4 Calculadora y conjunto de cálculos Ψ
4.1 Organizar cálculos del edificio
Abra Calculadora de puentes térmicos desde el menú. El conjunto permite reutilizar un cálculo en varios encuentros compatibles, conservando sus revisiones y asignaciones.
| Acción | Efecto |
|---|---|
| Añadir cálculo | Abre un cálculo nuevo para completar |
| Editar… | Prepara una nueva revisión del cálculo seleccionado |
| Duplicar | Crea una copia independiente para otra solución |
| Eliminar | Retira un cálculo sin asignaciones activas, previa confirmación |
| Importar .ctepsi… | Añade cálculos del archivo, sin asignarlos a encuentros |
| Exportar selección… | Guarda los cálculos seleccionados en un archivo |
| Exportar todo… | Guarda el conjunto como archivo reutilizable |
| Asignar Ψ… | Permite elegir los destinos compatibles |
| Guardar en el modelo | Conserva conjunto y asignaciones en el modelo abierto |
| Cancelar | Descarta lo preparado en esta ventana |
Editar un cálculo no modifica automáticamente sus asignaciones. Un cálculo con asignaciones activas no se puede eliminar: primero revise y sustituya sus destinos.
4.2 Crear un cálculo paso a paso
- Pulse Añadir cálculo.
- Escriba un nombre que identifique la solución constructiva.
- Seleccione la Categoría correspondiente al encuentro.
- Compruebe el criterio de dimensiones interiores Ψi o exteriores Ψe. Cuando procede del modelo, está fijado por ese contexto.
- Elija ponderación por porcentajes o por longitudes.
- Seleccione el grupo y el detalle constructivo del atlas.
- Introduzca U del muro y el parámetro adicional que solicite el grupo.
- Complete el peso del detalle.
- Revise las condiciones de aplicación, el resultado y la trazabilidad.
- Pulse Aceptar cálculo.
Cambiar de categoría sustituye los detalles del cálculo y requiere confirmar. Compruebe la categoría antes de introducir varios detalles.

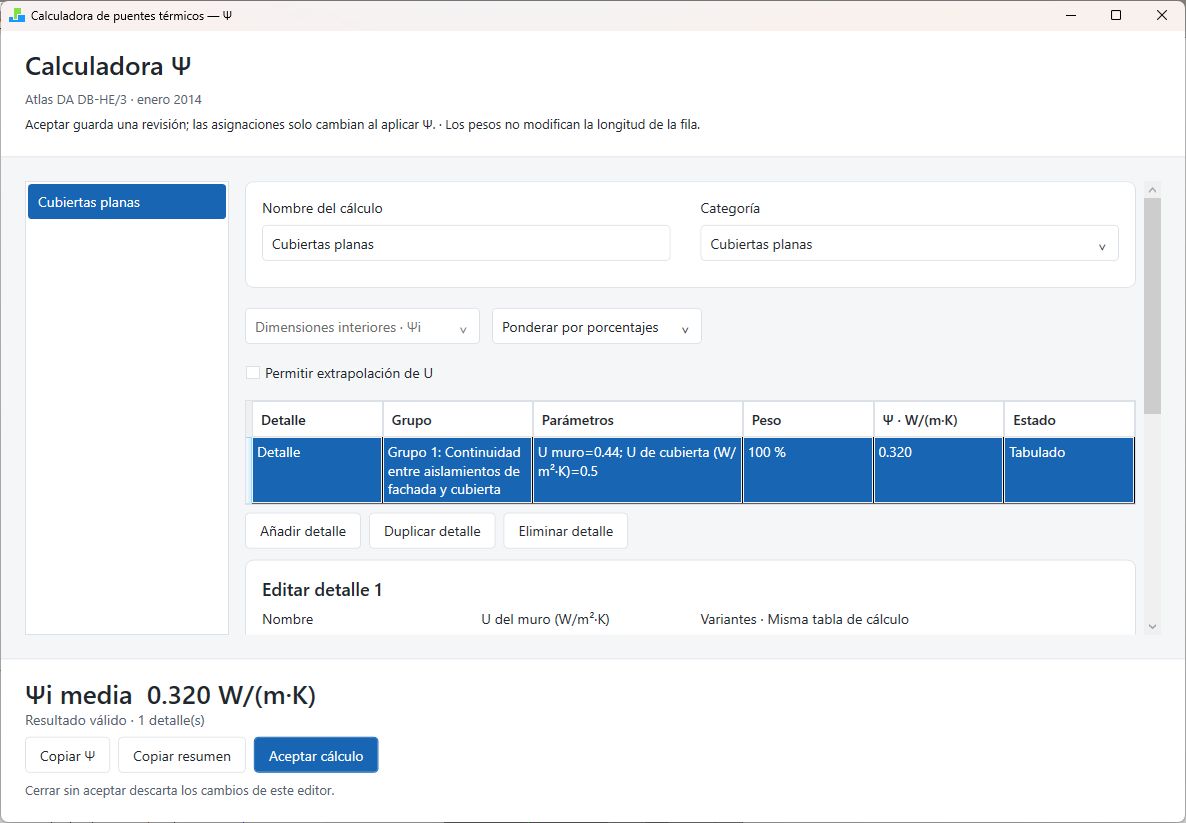

Ejemplo reproducible de manejo: desde Fachada-cubierta, añada un cálculo de Cubiertas planas, grupo 1 (continuidad entre aislamientos de fachada y cubierta), Detalle 01. Con U del muro = 0,44 W/m²K, U de cubierta = 0,50 W/m²K, criterio interior y un detalle al 100 %, la pantalla muestra Ψi = 0,320 W/(m·K), estado Tabulado. Es una demostración del atlas; no demuestra que ese detalle represente la cubierta de esta vivienda.
4.3 Detalles y ponderación
Un cálculo puede combinar soluciones de una misma categoría. Añadir detalle incorpora una fila; Duplicar detalle copia la seleccionada; Eliminar detalle retira el detalle elegido. Revise los pesos después de cada operación.
- Por porcentajes: distribuya la participación de cada solución hasta completar el conjunto.
- Por longitudes (m): introduzca la longitud representada por cada solución.
- Al convertir porcentajes a longitudes, se solicita la longitud total para transformar los pesos.
Ejemplo didáctico: dos soluciones con Ψ de 0,30 y 0,50 W/(m·K), ponderadas al 60 % y 40 %, dan 0,38 W/(m·K). Es un ejemplo aritmético, no un valor recomendado del atlas.
Los pesos sirven para obtener Ψ medio. No sustituyen la longitud L de la tabla de puentes. Tras aplicar Ψ, compruebe también L por separado.

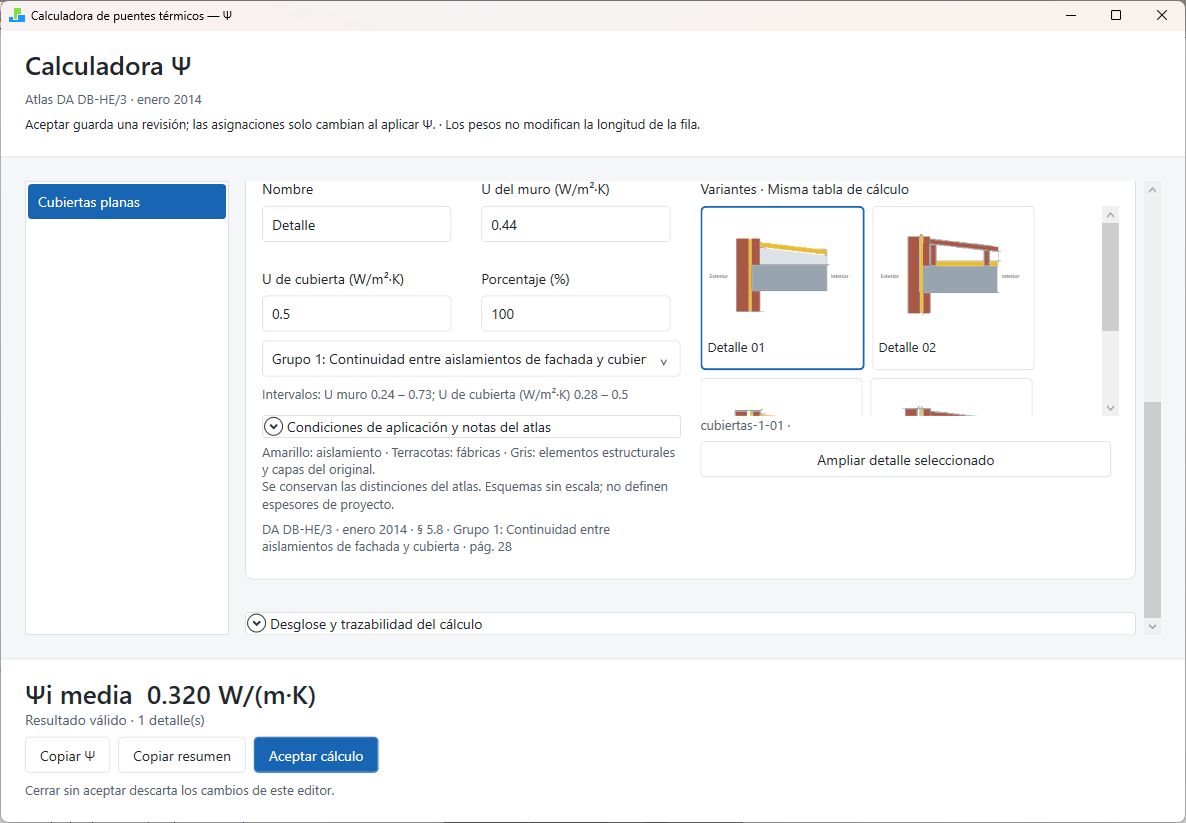

4.4 Opciones del detalle
| Control | Uso |
|---|---|
| Nombre | Identifica el detalle dentro del cálculo |
| U del muro | Transmitancia térmica que requiere la solución elegida |
| Parámetro secundario | Introduzca la magnitud y unidad que indique ese grupo |
| Porcentaje o longitud | Peso del detalle en la media |
| Miniaturas del atlas | Seleccionan la variante constructiva |
| Ampliar detalle seleccionado | Abre una vista mayor del dibujo |
| Condiciones de aplicación y notas del atlas | Explica restricciones de uso de la solución |
| Permitir extrapolación de U | Autoriza extrapolar U; no extrapola dimensiones geométricas |
| Desglose y trazabilidad del cálculo | Permite revisar cómo se obtuvo el resultado |
| Copiar Ψ | Copia el resultado numérico disponible |
| Copiar resumen | Copia el cálculo explicado para su revisión |
Un dibujo parecido no demuestra que se cumplan sus condiciones. Revise posición del aislamiento, dimensiones y parámetros exigidos. Si aparece un error o no hay resultado, corríjalo antes de aceptar.
4.5 Asignar el resultado
- Seleccione el cálculo del conjunto.
- Pulse Asignar Ψ….

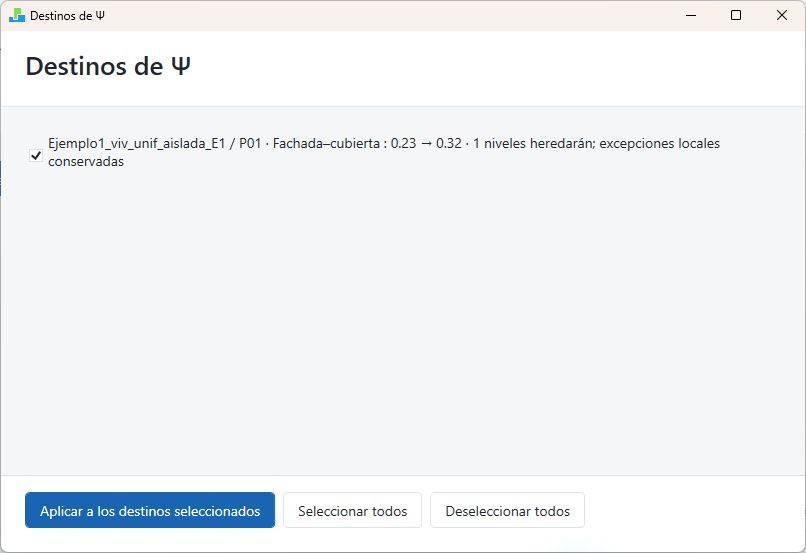

- Revise cada destino: objeto, encuentro, valor anterior, nuevo valor y niveles que lo heredarán.
- Marque solo los destinos que comparten la solución.
- Use Seleccionar todos únicamente si todos corresponden al mismo criterio; Deseleccionar todos permite rehacer la selección.
- Pulse Aplicar a los destinos seleccionados.
- Revise las asignaciones locales e inferiores heredadas.
- Pulse Guardar en el modelo y guarde el DSB.

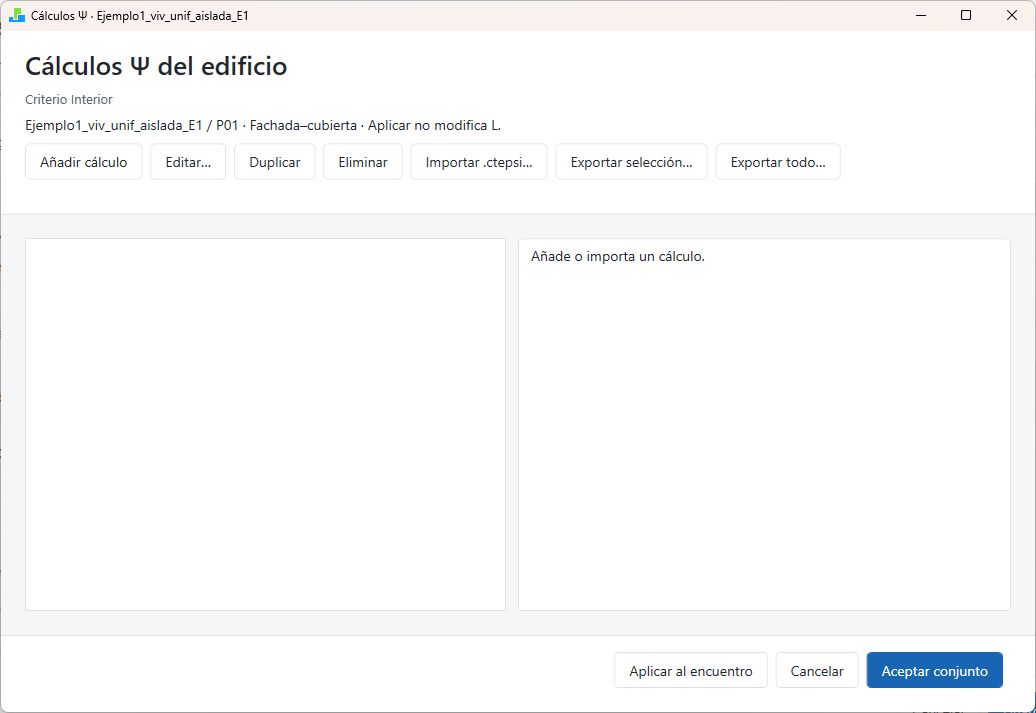

Las excepciones locales inferiores se conservan salvo que se actúe sobre ellas. Si se accede desde una fila de puentes, la acción se denomina Aplicar al encuentro y restringe el destino al contexto seleccionado. En ese caso, pulse después Aceptar conjunto, complete Guardar en el editor de puentes y guarde el DSB. Aplicar Ψ no modifica la longitud L.

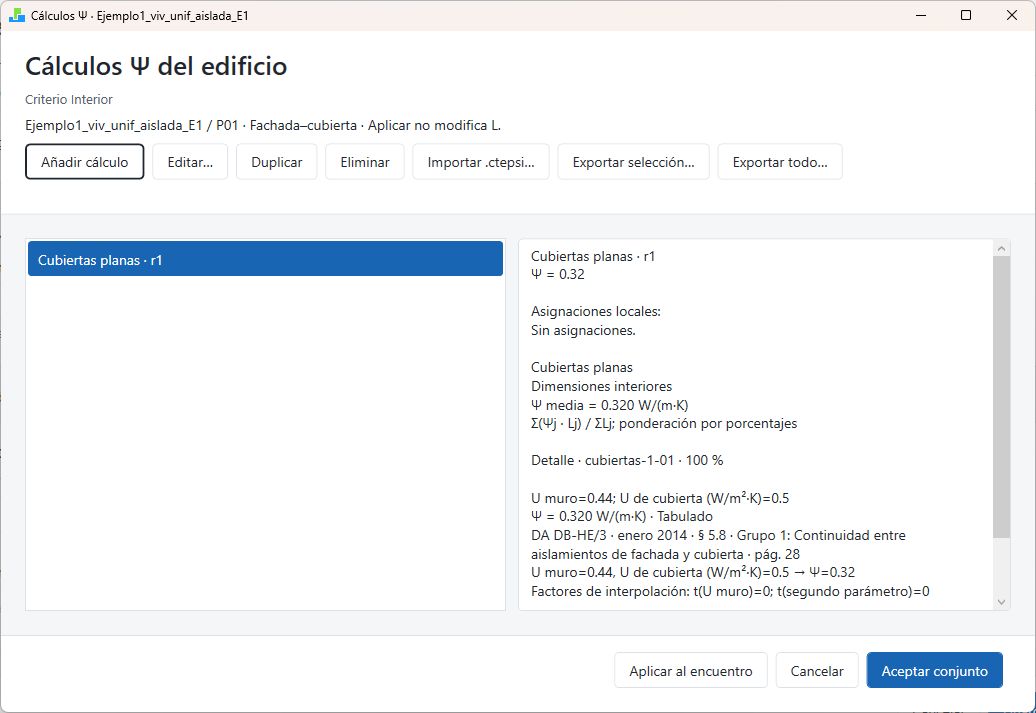

4.6 Revisar una modificación
- Edite el cálculo y acepte una nueva revisión.
- Consulte el panel de asignaciones.
- Localice las asignaciones que conservan revisiones anteriores.
- Asigne la nueva revisión a los destinos que deban actualizarse.
- Revise L × Ψ, guarde y exporte de nuevo.
Importar un .ctepsi incorpora cálculos, no sus destinos del modelo anterior. El criterio dimensional se adapta al del modelo receptor y debe revisarse antes de asignar.
